TV Furichi keluar asap dan bau terbakar

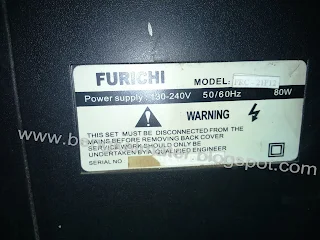

Dikasus yang terjadi di artikel ini yaitu pada televisi merek furichi 21'' dapat dilihat di gambar berikut
gejala yang terjadi yaitu tv bisa distart namun gambar tak tampak. dan setelah beberapa saat terdengar suara percikan dan bau terbakar. dan makin lama makin bau dan mengeluarkan asap.

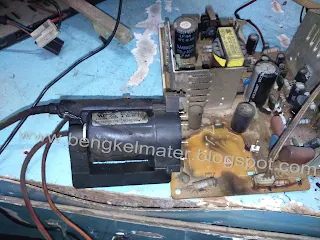

setelah melakukan pembongkaran dan pemeriksaan maka didapati komponen yang terbakar akibat dari kebocoran komponen tersebut. dikasus ini yang bocor yaitu trafo flyback nya yg bernomor BSC-T1010A pada bagian ujung trafo yg dekat inti ferit. dan menyambar ke conector horizontal dan vertikal. penyebab kebocoran ini biasanya karena lembab atau komponen yang sudah uzur... dan elco tegangan b+ sudah kering atau bocor sehingga teganganya tidak stabil dan merusak flyback. berikut adalah gambar flybacknya:
setelah melakukan pergantian flyback tv dihidupkan dan normal kembali. dan setelah normal jgn lupa periksa elco kering dan ganti agar tv lebih oke dan tahan lama setelah diservice. solderan jangan lupa juga dirapikan agar tiada keretakan akibat panas.
gejala yang terjadi yaitu tv bisa distart namun gambar tak tampak. dan setelah beberapa saat terdengar suara percikan dan bau terbakar. dan makin lama makin bau dan mengeluarkan asap.
setelah melakukan pembongkaran dan pemeriksaan maka didapati komponen yang terbakar akibat dari kebocoran komponen tersebut. dikasus ini yang bocor yaitu trafo flyback nya yg bernomor BSC-T1010A pada bagian ujung trafo yg dekat inti ferit. dan menyambar ke conector horizontal dan vertikal. penyebab kebocoran ini biasanya karena lembab atau komponen yang sudah uzur... dan elco tegangan b+ sudah kering atau bocor sehingga teganganya tidak stabil dan merusak flyback. berikut adalah gambar flybacknya:
 |
| bsc-t1010a |
