Dalam rangkaian elektronika dan kelistrikan terdapat dua rangkaian yang sering digunakan yaitu rangkaian seri dan rangkaian pararel dan ada juga yang didalamnya digabungkan keduanya dalam sebuah peng aplikasian rangkaian tertentu, dalam rangkain ini mempunyai spesifikasi yang berbeda

RANGKAIAN SERI

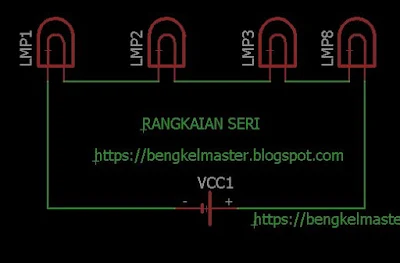

Rangkaian seri adalah rangkaian yang disusun secara sejajar dan saling ketergantungan, saling mempengaruhi satu dengan  yang lain. lihat gambar dibawah ini

dari sebuah sumber tegangan yang sama pada gambar diatas dipasang 4 buah beban lampu yang disusun secara seri. pada rangkaian seri tegangan akan terbagi dan arus tetap. jadi seandainya ada 4 lampu disusun secara seri masing masing memiliki tegangan sumber yang telah dibagi 4. misalkan tegangan sumber 12v dan beban ada 4 disusun secara seri maka ditiap beban ada tegangan 3v. karena 12/4=3. beban disini sama semua nilainya. jika beban berbeda maka ditiap tiap titik beban juga berbeda. jadi kesimpulannya pada rangkaian seri tegangan terbagi dan arus tetap dan salah satu beban mati maka yang lain ikut mati atau tidak bisa bekerja.

RANGKAIAN PARAREL

Rangkaian pararel adalah rangkain yang disusun secara berderet dan tidak saling mempengaruhi. jadi jika salah satu mati maka yang lain tetap hidup

Pada rangkaian pararel tegangan akan tetap yang terbagi hanya arusnya saja, lihat gambar diatas ada 4 buah lampu disusun secara pararel. misalakan tegangan sumber 12v dan arus 4 ampere maka tiap lampu akan mendapatkan 1 ampere dan jika salah satu lampu putus maka yang lain akan tetap hidup. dan ini biasa di aplikasikan di rangkaian rumah rumah.
