cara mengukur mengecek kabel antena tv dengan multitester analog

Mungkin ini yang anda cari juga!

Kabel antena merupakan kabel coaxial yang diperuntukan untuk gelombang radio, untuk antena tv dan lain lain, kabel ini terdiri dari satu buah kawat pejal tembaga dan dibungkus oleh kawat serabut sebagai pelindung dan groundingnya, kabel antena kebanyakan rusak karena kualitas yang jelek yang tidak tahan lama, dan karena kondisi alam dan serta berkapur ataupun putus karena tertarik tarik,

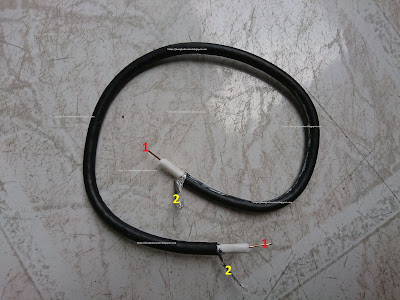

Cara memeriksa kabel antena cukup gampang ya bisa dibilang seperti mengukur kabel biasa, cuma disini ada impedancy nya atau ada tahanannya, pada kabel antena untuk tv tertera dibadan kabel 75 ohm jadi kabel jika diukur ada tahanannya sekitar segitu, cara mengukurnya yaitu dengan avometer analaog biasa, lepaskan kabel dari boster atas dan bawah, ambil ujung ujung ujungnya, posisikan avometer ke ohm meter X1 dan kalibrasi dulu sebelum dipakai. letakkan probe pada masing masing ujung kabel, serabut dengan serabut(2-2) dan harus ada hambatan atau impedancy maximal 75ohm, dan gantian pada kawat pejalnya letakkan pada ujung ujung dan harus ada impedancy maximal 75 ohm jika lebih dapat mengurangi kinerja dari kabel tersebut, misalkan nanti gambar tv kabur banyak semut dan lain lain, jika tidak sama sekali terhubung maka kabel tersebut putus, nah ini biasa terjadi pada bagian kabel yang serabut, terjadi pengapuran sehingga putus untuk serabutnya. dan finishing letakkan avo pada skala X10K dan probe ke kabel serabut dan pejal(1-2) maka harus tidak ada terhubung walaupun sedikit, jadi harus benar benar tidak terhubung antara serabut dan pejalnya. hal ini sering terjadi jika usia kabel sudah lama dan uzur, jadi kontak antara kabel serabut dan pejal, sehingga dapat mengganggu penerimaan sinyal dan kinerja booster. jika sudah kontak ataupun putus gantilah dengan kabel yang berkualitas yang 75ohm, karena 75ohm untuk booster tv
